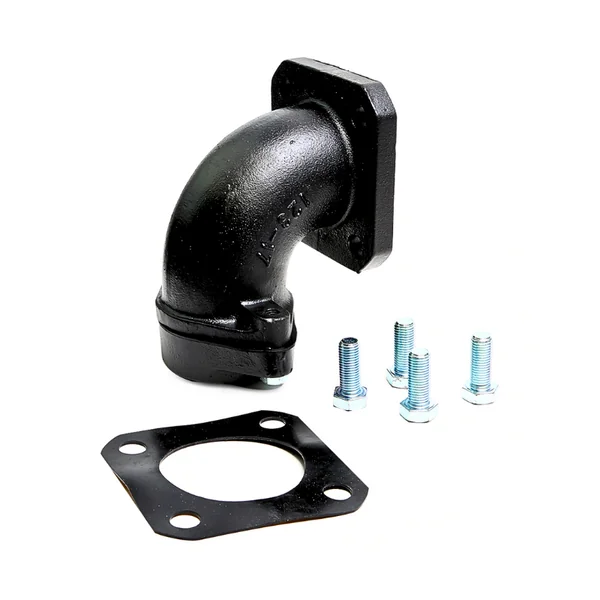

TSURUMI 鶴見 BEND 80-80 ANSI 是鶴見鑄鐵污水潛水泵的出水彎頭（官方配件名稱 Bend Set，自由站立式安裝用），水泵側及出水口口徑同為 80 mm（3 吋）。它是安裝配件，並非水泵，因此沒有揚程、流量或功率等性能數據。鶴見多款 80 mm 出水的 B、C、U 系列污水泵出廠時不附出水彎頭，須按安裝方式另選配件：自由站立式安裝選用出水彎頭，導軌式安裝則選用相應的著脫型裝置（TOS 導軌安裝套件）。
本產品在 Jaco 的型號編號為 BEND 80 X 80 ANSI，對應鶴見美國的 BEND80-80 ANSI。根據鶴見美國官方尺寸圖，此版本的出水口為 3 吋 ANSI 法蘭（150 PSI）。同一款彎頭在其他市場的出水口規格不同：亞太區官方版本為 BEND 80-80F（出水彎頭＋螺紋 JIS 10kg/cm² 法蘭），英國版本則為 3 吋 fBSP 內螺紋法蘭。ANSI、JIS 10K 及 BSP 屬不同標準，不可直接混接，落單前請向我們確認出水口法蘭是否配合你的喉管或管件。
選型提示：BEND 80-80 與 BEND 80 同為 80 mm，但適用型號不同：80B21.5、80C21.5、80U21.5 官方配用 BEND 80（橢圓法蘭）；100B42.2、100B43.7、100B43.7H、100C42.2、100C43.7 等型號則配用 BEND 80-100（80 mm 轉 100 mm 出水口）。如需導軌式安裝，80C22.2-CR 至 80C211-CR 用 TOSH-80，80U22.2／80U23.7 用 TOS3-65-80，80B411 至 80B422 用 TOS-80F，80BZ41.5 則用 TOS3-80-80。
以下型號按鶴見官方選型表使用 BEND 80-80（亞太區型號 BEND 80-80F）作自由站立式安裝。部分較大功率型號須同時配用支腳組（STAND SET）。
| 項目 | 規格 |
|---|---|
| 基本資料 | |
| 官方型號 | BEND80-80 ANSI（鶴見美國）；亞太區對應型號 BEND 80-80F |
| Jaco 型號編號 | BEND 80 X 80 ANSI |
| 配件類型 | 出水彎頭（Bend Set，自由站立式安裝用） |
| 產品性質 | 安裝配件，不設揚程、流量或功率數據 |
| 接駁 | |
| 口徑（水泵側 → 出水口） | 80 mm → 80 mm（3 吋） |
| 彎角 | 90° |
| 出水口法蘭（ANSI 版本） | 3 吋 ANSI 法蘭（150 PSI） |
| 其他市場版本 | 亞太區：螺紋 JIS 10kg/cm² 法蘭；英國：3 吋 fBSP 內螺紋法蘭 |
| 出水口高度 B | 308 mm（12 1/8 吋），配 100C43.7-CR-63 時，按鶴見美國尺寸圖 |
| 適用範圍 | |
| 適用系列 | 鶴見 80 mm 出水 B、BZ、C（CR）、U 系列污水潛水泵 |
| 適用型號 | 80B411、80B415、80B418.5、80B422、80BZ41.5、80C22.2-CR、80C23.7-CR、80C25.5-CR、80C27.5-CR、80C211-CR、80U22.2、80U23.7；美國型號 100C43.7-CR-63（3 吋出水） |
| 另需支腳組 | 視乎型號，詳見上方「適用型號」 |
規格來源：鶴見澳洲 B／BZ／C／U 系列產品指南（24.01）選型表、鶴見美國 100C43.7-CR-63（3 吋出水）尺寸圖 DM-C-07、Tsurumi Pumps UK 出水彎頭資料。
| 型號 | 口徑（水泵側 → 出水口） | 官方適用型號 |
|---|---|---|
| BEND 50 | 50 → 50 mm | 50B2.4S、50B2.4、50B2.75S、50B2.75H、50B2.75、50C2.75S、50C2.75 |
| BEND 80 | 80 → 80 mm | 80B21.5、80C21.5、80U21.5 |
| BEND 80-80 ANSI（本產品） | 80 → 80 mm | 80B411、80B415、80B418.5、80B422、80BZ41.5、80C22.2-CR、80C23.7-CR、80C25.5-CR、80C27.5-CR、80C211-CR、80U22.2、80U23.7 |
| BEND 80-100 | 80 → 100 mm | 100B42.2、100B43.7、100B43.7H、100BZ42.2、100BZ43.7、100C42.2、100C43.7 |
| BEND 100-100 | 100 → 100 mm | 100B45.5、100B47.5、100B411、100B415、100B418.5、100B422、100BZ45.5、100BZ47.5、100BZ411、100BZ411H、100C45.5、100C47.5、100C411、100C415 |
| BEND 150-150 | 150 → 150 mm | 150B43.7、150B63.7、150B47.5H、150B47.5L、150B411、150B415、150B422、150C611-CR |
