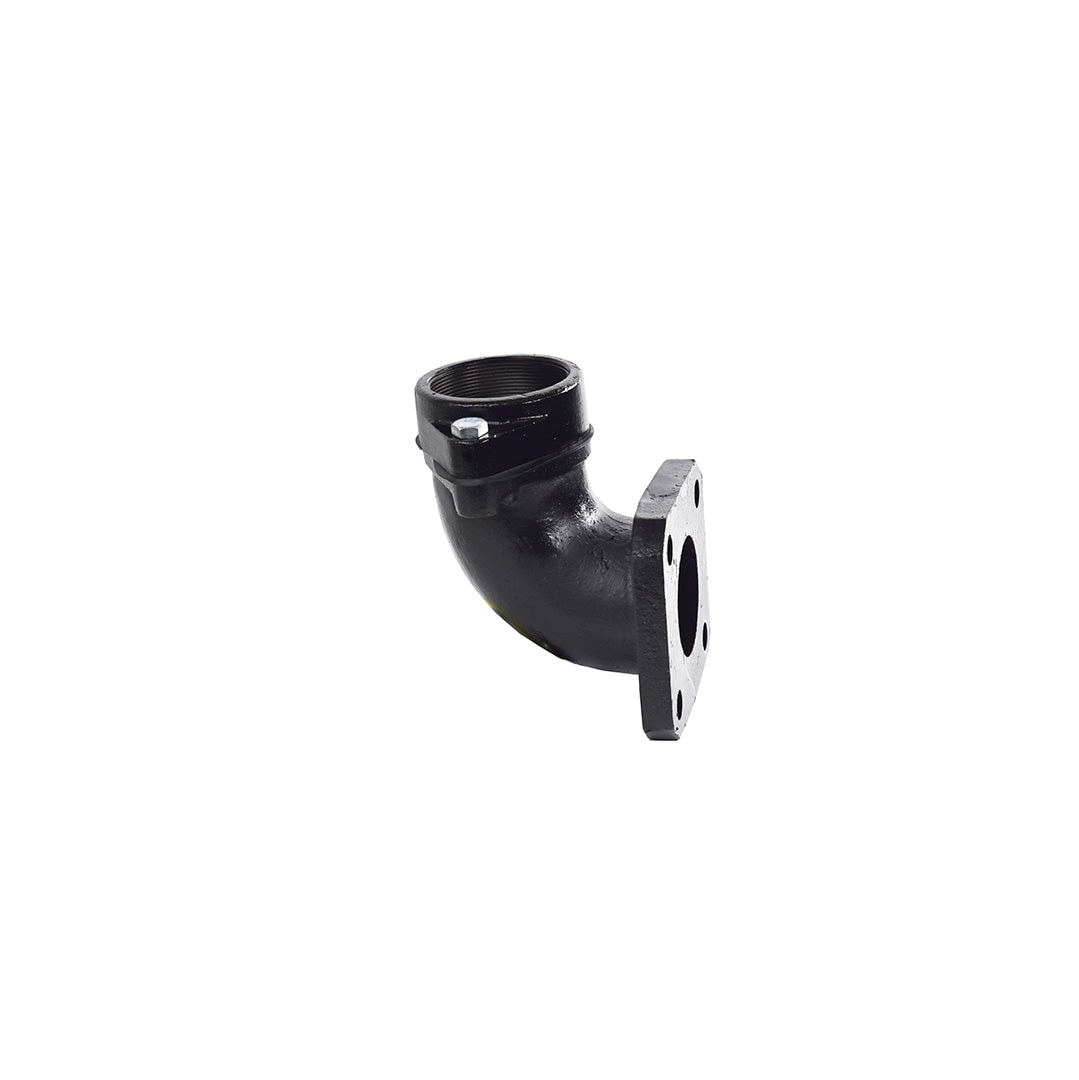

TSURUMI 鶴見 BEND 80 是鶴見鑄鐵污水泵的原廠出水彎頭組（官方稱 Bend Set），供 80 mm 出水口徑的 80B21.5、80C21.5 及 80U21.5 作自由站立式安裝之用。彎頭泵側為方形法蘭，以 90° 彎角改變出水方向，出水端配螺紋橢圓法蘭，方便接駁出水管或軟喉。這是水泵安裝配件，並非水泵本身，沒有揚程、流量或功率等性能數據。
選型提示：BEND 80（官方選型表寫作 BEND 80 (oval)）只適用於上述三款 1.5 kW 型號。同為 80 mm 出水的 80B411–80B422、80BZ41.5、80C22.2-CR–80C211-CR、80U22.2 及 80U23.7 須改用 BEND 80-80 彎頭（官方型號 BEND 80-80F）。如採用導軌式安裝，80B21.5 及 80C21.5 應選用著脫型裝置 TOS3-80-80，而非出水彎頭。
以下為鶴見官方選型表（B、C、U 系列）列明使用 BEND 80 的型號：
上述型號以 BEND 80 作自由站立式安裝時，官方選型表並無要求另配水泵支腳組（Stand Set）。BEND 80 並非適用於所有 80 mm 鶴見水泵，選購前請先核對水泵型號。
| 項目 | 規格 |
|---|---|
| 基本資料 | |
| 型號 | BEND 80（官方選型表：BEND 80 (oval)） |
| 類型 | 出水彎頭組（Bend Set），自由站立式安裝用 |
| 口徑 | 80 mm（3 吋） |
| 連接 | |
| 泵側連接 | 方形法蘭 |
| 彎角 | 90° |
| 出水連接 | 螺紋橢圓法蘭；官方尺寸圖標示為 Rp 3（3 吋平行內螺紋） |
| 市場版本 | Tsurumi UK 以「Bend 80 (3" fBSP)」（英國編號 10-85-1008）出售 3 吋 BSP 內螺紋版本 |
| 適用 | |
| 適用型號 | 80B21.5、80C21.5、80U21.5 |
| 安裝方式 | 自由站立式（Free Standing） |
規格來源：鶴見 B、C、U 系列產品指南（Tsurumi Australia 24.01 版）之選型表及尺寸圖，以及 Tsurumi Pumps UK 出水彎頭資料。各地市場版本的出水螺紋不同，供貨版本的螺紋規格請於訂購前確認。
按鶴見官方資料，出水彎頭組（Bend Set）包括：
| 型號 | 口徑（泵側→出水） | 官方適用型號 |
|---|---|---|
| BEND 80（本產品） | 80 → 80 mm | 80B21.5、80C21.5、80U21.5 |

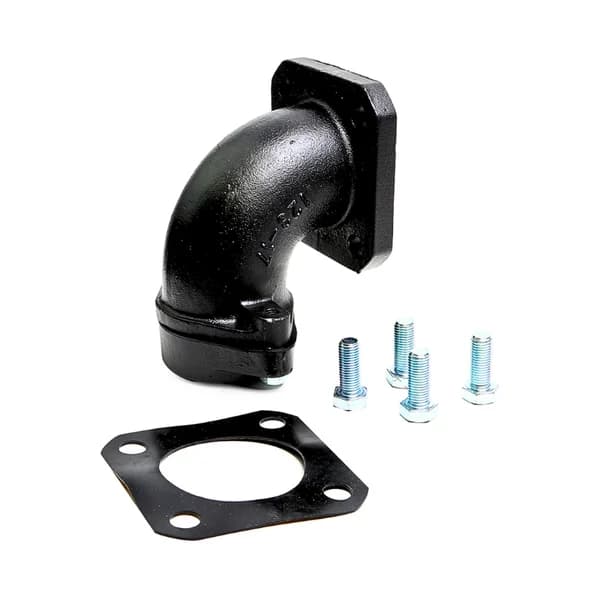

| BEND 80-80 | 80 → 80 mm | 80B411、80B415、80B418.5、80B422、80BZ41.5、80C22.2-CR–80C211-CR、80U22.2、80U23.7 |
| BEND 80-100 | 80 → 100 mm | 100B42.2、100B43.7、100B43.7H、100BZ42.2、100BZ43.7、100C42.2、100C43.7 |
| BEND 100-100 | 100 → 100 mm | 100B45.5–100B422、100BZ45.5–100BZ411H、100C45.5–100C415 |
| BEND 150-150 | 150 → 150 mm | 150B43.7、150B63.7、150B47.5H、150B47.5L、150B411、150B415、150B422、150C611-CR |
出水連接規格因市場而異：鶴見亞太區版本的 BEND 80 為螺紋橢圓法蘭，其餘型號為螺紋 JIS 10kg/cm² 法蘭；英國版本為 BSP 內螺紋，美國版本為 ANSI／NPT。各彎頭的實際連接規格以個別產品頁為準，請於訂購前確認。
