TSURUMI 鶴見著脫型裝置 TOS3-50（50mm B／C 系列污水泵適用）

品牌: TSURUMI
製造商型號: TOS3-50
訂貨編號: Y8ECIE5
最低訂購量: 1 套
供貨狀態: 可購
已選配置: 標準產品

HK$3,290.00/ 套~~原價 HK$4,700.00~~-30%

付款選項: 轉數快彈性付款銀行轉賬
買家保障: 正貨保證公司發票售後服務

JACO自營旗艦店

自營

商戶主頁

TSURUMI 鶴見 TOS3-50 是鶴見鑄鐵潛水污水泵的著脫型裝置（TOS 導軌安裝套件，官方英文名稱 Guide Rail Fitting／TOS Set），適用於 50 mm（2 吋）出水口徑的 B 系列不阻塞型污物泵及 C 系列不阻塞切刃型污物泵。鴨腳彎頭固定於污水井底，水泵沿兩支導管降下時會自動與出水管接合，吊起即可脫離，維修檢查時毋須人員落井。

本產品是安裝配件，並非水泵本體，不設揚程、流量或功率等性能數據；水泵、導管及地腳螺栓均不隨附。

選型提示：TOS3-50 只適用於下列官方選型表列明的 50 mm B／C 系列型號。50U21.5 須改用 TOS5-50；如水泵以自由站立方式放置（不用導軌），則應選用出水彎頭 BEND 50。80 mm 或 100 mm 出水的水泵請參考下方 TOS 系列比較表。

產品用途

固定式污水井／集水井：水泵經導軌升降，與固定出水管自動接合及分離。
大廈及工廈污水泵房：定期吊起水泵檢查或清理時，毋須拆卸出水管。
減少落井作業：鶴見官方說明，TOS 裝置只需降下或吊起水泵即可連接或拆離管路，維修檢查毋須進入集水井。

適用型號

按鶴見官方選型表，TOS3-50 適用以下 50 mm 出水口徑型號：

B 系列不阻塞型污物泵：50B2.4S、50B2.4、50B2.75S、50B2.75H、50B2.75
C 系列不阻塞切刃型污物泵：50C2.75S、50C2.75

技術規格

TSURUMI 鶴見 TOS3-50 著脫型裝置規格
項目	規格
基本資料
型號	TOS3-50
類型	著脫型裝置（TOS Set，導軌安裝）
材質	鑄鐵
適用出水口徑	50 mm（2 吋）
連接
鴨腳彎頭出水口	公稱口徑 50，JIS 10K 法蘭（鶴見官方圖則）
配套螺紋法蘭	按市場版本而定：亞太版為 JIS 10K 螺紋法蘭、美國版為 2 吋 NPT、英國版為 2 吋 fBSP。不同螺紋標準不可互換，訂購前請向我們確認供貨版本。
螺栓及螺母	2-M10 × 40L
尺寸（Tsurumi America TOS3-50 NPT 圖則）
底座尺寸	200 × 160 mm
法蘭高度	250 mm
須另備（不隨附）
導管	2 支，1 吋（25A）
地腳螺栓	4-M16 × 120L

規格來源：鶴見 B 系列產品目錄（IA100）、Tsurumi Australia B／C 系列產品指南及 Tsurumi America TOS3-50 NPT 尺寸圖。

TOS 系列比較

鶴見 TOS 著脫型裝置型號比較
型號	泵側口徑	出水口徑	適用型號（官方選型表）
TOS3-50（本產品）	50 mm	50 mm	50B2.4S、50B2.4、50B2.75S、50B2.75H、50B2.75、50C2.75S、50C2.75
TOS3-80-80	80 mm	80 mm	80B21.5、80C21.5、80BZ41.5
TOS3-80-100	80 mm	100 mm	100B42.2、100B43.7、100B43.7H、100BZ42.2、100BZ43.7、100C42.2、100C43.7
TOS3-100-100	100 mm	100 mm	100B45.5、100B47.5、100BZ45.5、100BZ47.5、100BZ411、100BZ411H、100C45.5、100C47.5、100C411、100C415

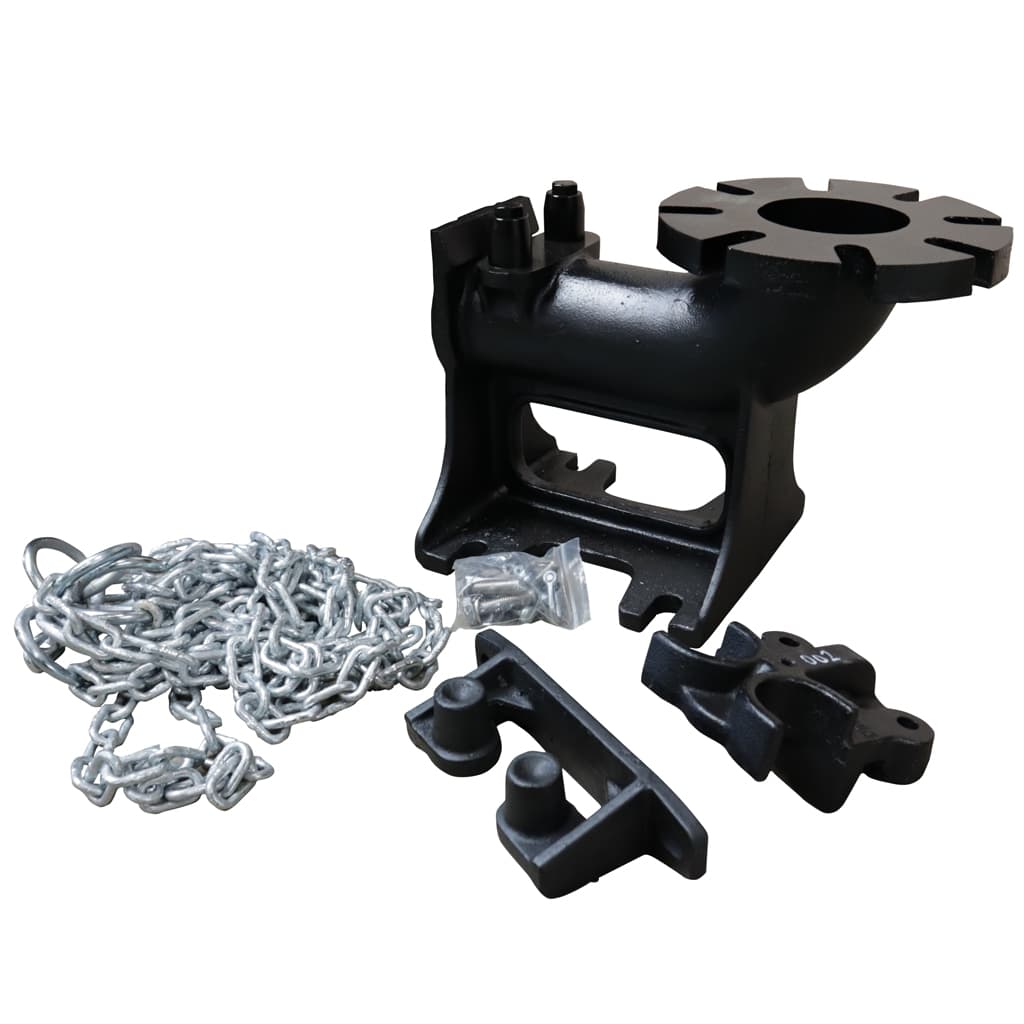

包裝內容

按鶴見官方目錄，TOS 套件包括：

鴨腳彎頭
導軌支架（連螺栓及螺母）
導鈎
吊鏈 5 m（連卸扣）
螺紋法蘭

選購配件

導管 2 支（1 吋／25A），長度按集水井深度配置。
地腳螺栓 4-M16 × 120L。
與螺紋法蘭標準相符的出水管及管件。
較深的集水井建議加裝中間導軌支架；Tsurumi America 建議深度超過 15 呎（約 4.6 m）的泵井加裝。

安全及安裝須知

安裝或更換任何導軌部件前，必須先切斷並鎖定水泵電源。
只可使用套件附帶的吊鏈及卸扣或水泵吊耳吊運水泵，切勿以電纜或浮球線吊起。請按水泵乾重核對吊鏈及卸扣的負荷。
鴨腳彎頭須以地腳螺栓（4-M16 × 120L）固定於水平的混凝土底板；兩支導管必須垂直並互相平行。
法蘭及螺紋標準必須完全相符（JIS 10K、ANSI 150、BSP、NPT 各不相同），否則接口會漏水或失效。泵側方形法蘭須裝上合適密封墊，螺栓須均勻收緊。
導軌裝置的目的是避免人員落井。如確須進入集水井，屬密閉空間工作，須先進行氣體測試並取得工作許可。

易損件及定期檢查

定期檢查吊鏈及卸扣有否磨損、變形或鏽蝕，如有損壞須即時更換。
吊起水泵檢查時，一併檢查鴨腳彎頭接合面及密封墊；如接合處漏水，應清理接合面並更換密封墊。
